870
Valvola a sfera ecologica a passaggio totaleF.F. con maniglia a leva verde.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

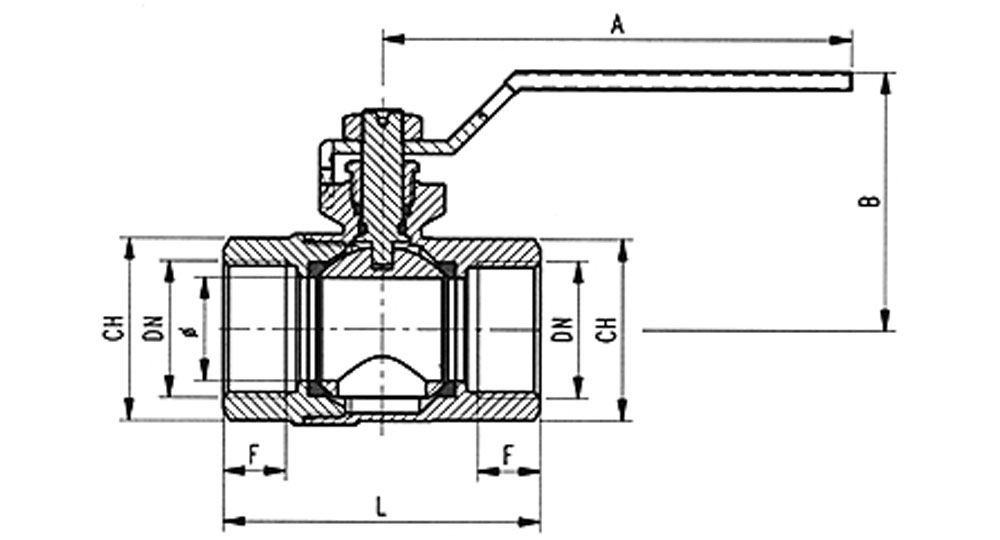

| Cod. | 0870/02A | 0870/03A | 0870/04A | 0870/05A | 0870/06A | 0870/07A | 0870/08A | 0870/09A |
| DN e pass. mm | 1/4” (10) | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) | 1”1/4 (32) | 1”1/2 (40) | 2” (50) |
| L | 42,5 | 42,5 | 50,5 | 61 | 71 | 83,5 | 93 | 112 |
| B | 39,5 | 39,5 | 46,5 | 50 | 62,5 | 72 | 78 | 91,5 |
| F | 8 | 8,5 | 10,5 | 12 | 13,5 | 15,5 | 15,5 | 19 |
| CH | 20 | 20 | 25 | 31 | 38 | 47 | 54 | 66 |
| A | 80 | 80 | 90 | 90 | 115 | 130 | 130 | 150 |
SCHEDA TECNICA
