850
Valvola a sfera universale a passaggio totale F.F. con maniglia a leva rossa.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

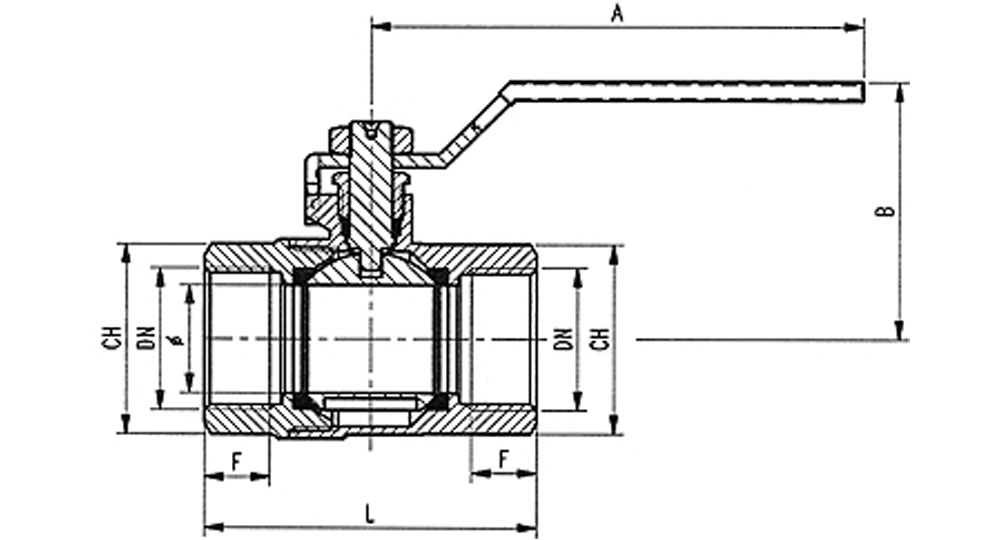

| Cod. | 0850/02 | 0850/03 | 0850/04 | 0850/05 | 0850/06 | 0850/07 | 0850/08 | 0850/09 | 0850/10 | 0850/11 | 0850/13 |
| DN e PASS. mm | 1/4” (10) |
3/8” (10) |
1/2” (15) |
3/4” (20)850E |
1” (25) |
1”1/4 (32) |
1”1/2 (40) |
2” (50) |
2”1/2 (60) |
3” (74) |
4” (94) |
| L | 41,5 | 41,5 | 50,5 | 61 | 71 | 83,5 | 93 | 112 | 138 | 161,5 | 181 |
| B | 44 | 44 | 46,5 | 50 | 62,5 | 72 | 78 | 91,5 | 116 | 132 | 150 |
| F | 8,5 | 8,5 | 10,5 | 12 | 13,5 | 15,5 | 15,5 | 19 | 26 | 27 | 28 |
| CH | 20 | 20 | 25 | 31 | 38 | 47 | 54 | 66 | 85 | 98 | 123 |
| A | 80 | 80 | 90 | 90 | 115 | 130 | 130 | 150 | 203 | 280 | 280 |
