INOX
790
Valvola a sfera a passaggio totale F.F. in acciaio inox AISI 316 (tre pezzi).

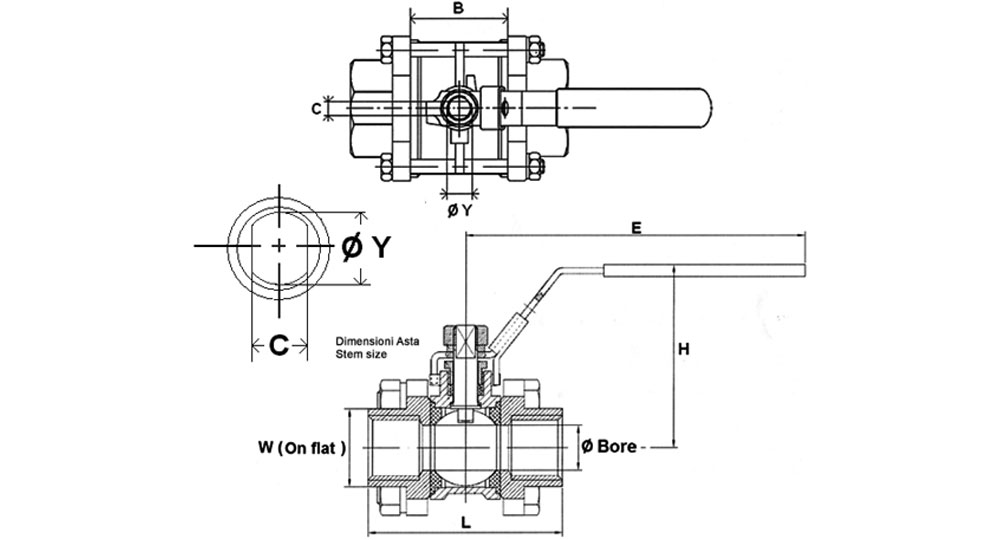

| DN e PASS. mm | 1/4 ” (9,2) | 3/8 ” (12,8) | 1/2” (15) | 3/4” (20) |
1” (25) |
1”1/4 (32) | 1”1/2 (38) | 2” (50) |
2”1/2 (65) | 3” (80) |
4” (100) |
| L | 60 | 60 | 63 | 70 | 82 | 96 | 107 | 124 | 164,6 | 182,7 | 217,7 |
| B | 22 | 22 | 23.03 | 28 | 34 | 43 | 49 | 62,4 | 88,1 | 100,2 | 119,1 |
| E | 108 | 108 | 113 | 113 | 135 | 135 | 160 | 160 | 230 | 230 | 335 |
| H | 52 | 52 | 63 | 68 | 79 | 88 | 97 | 108 | 128 | 140 | 172 |
| W (ON FLAT) | 18 | 22 | 26 | 33 | 40 | 48 | 55 | 67 | 84,5 | 101 | 127 |
| C | 5 | 5 | 5 | 5 | 6,5 | 6,5 | 8,5 | 8,5 | 9,8 | 9,8 | 16 |
SCHEDA TECNICA
