684
Valvola a sfera industriale a passaggio totale M.M. con maniglia a leva alluminio rossa. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO

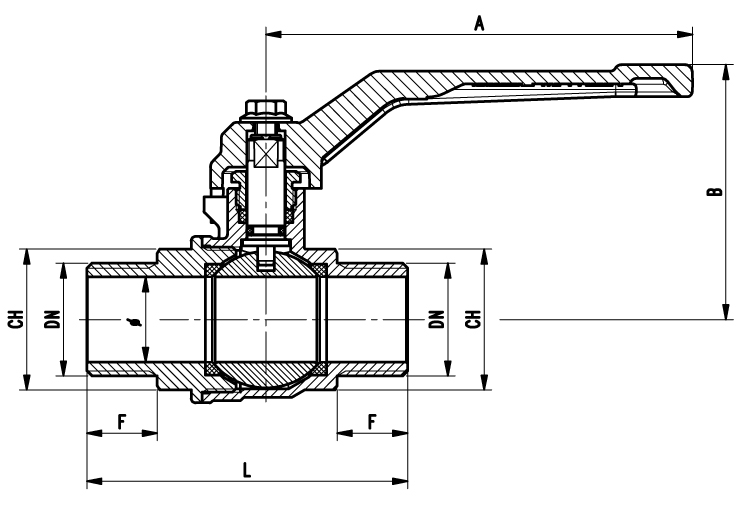

SCHEDA TECNICA
| Cod. | 0684/03-R | 0684/04-R | 0684/05-R | 0684/06-R |
| DN e PASS. mm | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) |
| L | 51,5 | 65,5 | 75,5 | 85,5 |
| B | 42 | 48 | 52 | 64 |
| F | 11,5 | 15 | 16,5 | 19,5 |
| CH | 21 | 26 | 31 | 38 |
| A | 87 | 100 | 100 | 110 |
SCHEDA TECNICA
