683
Valvola a sfera industriale a passaggio totale M.M. con maniglia a leva rossa. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

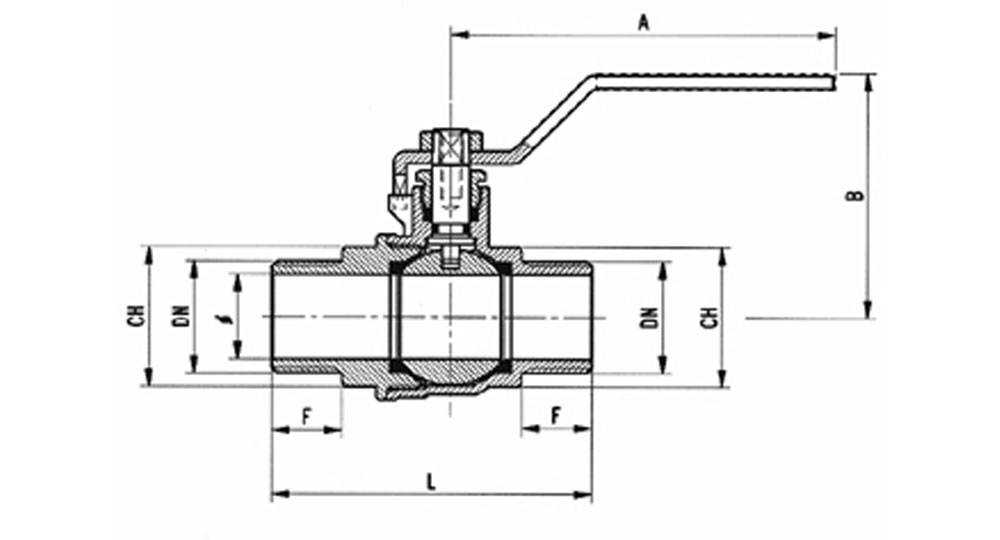

| Cod. | 0683/03 | 0683/04 | 0683/05 | 0683/06 |
| DN e pass. mm | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) |
| L | 51,5 | 65,5 | 75,5 | 85,5 |
| B | 40,5 | 53,5 | 57,5 | 66,5 |
| F | 11,5 | 15 | 16,5 | 19,5 |
| CH | 21 | 26 | 31 | 38 |
| A | 80 | 90 | 90 | 125 |
SCHEDA TECNICA
