682
Valvola a sfera industriale a passaggio totale F.F. con maniglia a farfalla rossa. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

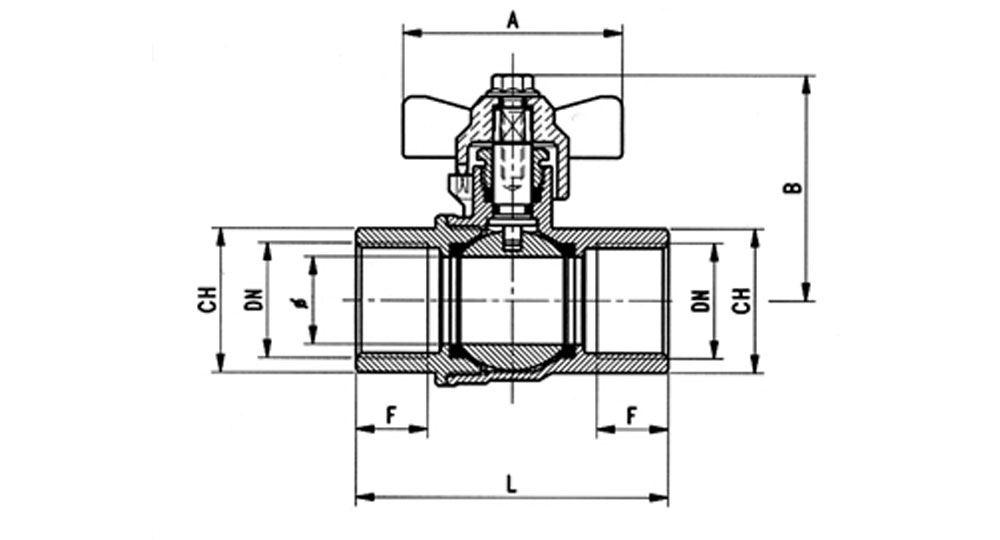

| Cod. | 0682/02 | 0682/03 | 0682/04 | 0682/05 | 0682/06 |
| DN e pass. mm | 1/4” (10) | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) |
| L | 46,5 | 46,5 | 62 | 71 | 81,5 |
| B | 37,5 | 37,5 | 48 | 52 | 62,5 |
| F | 10 | 10 | 15 | 16,3 | 19,1 |
| CH | 21 | 21 | 26 | 31 | 38 |
| A | 50 | 50 | 50 | 50 | 65 |
SCHEDA TECNICA
