681
Valvola a sfera industriale a passaggio totale F.F. con maniglia a leva alluminio rossa. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

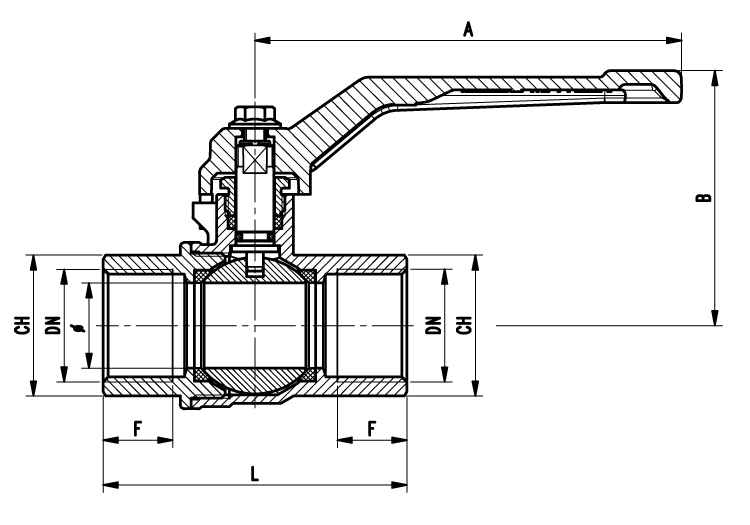

| Cod. | 0681/02-R | 0681/03-R | 0681/04-R | 0681/05-R | 0681/06-R | 0681/07-R | 0681/08-R | 0681/09-R | 0681/10-R | 0681/11-R | 0681/13-R |
| DN e PASS. mm | 1/4” (10) | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) |
1”1/4 (32) | 1”1/2 (40) | 2” (49) |
2”1/2 (60) | 3” (74) |
4” (94) |
| L | 46,5 | 46,5 | 62 | 71 | 81,5 | 92 | 102 | 126 | 146 | 163 | 195 |
| B | 42 | 42 | 48 | 52 | 64 | 71 | 84 | 90 | 125,5 | 140 | 168,5 |
| F | 10 | 10 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 26 | 29 | 29 | 32 |
| CH | 21 | 21 | 26 | 31 | 38 | 48 | 55 | 68 | 89 | 100 | 127 |
| A | 87 | 87 | 100 | 100 | 110 | 110 | 140 | 140 | 194 | 194 | 320 |
