680
Valvola a sfera industriale a passaggio totale F.F. con maniglia a leva rossa. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

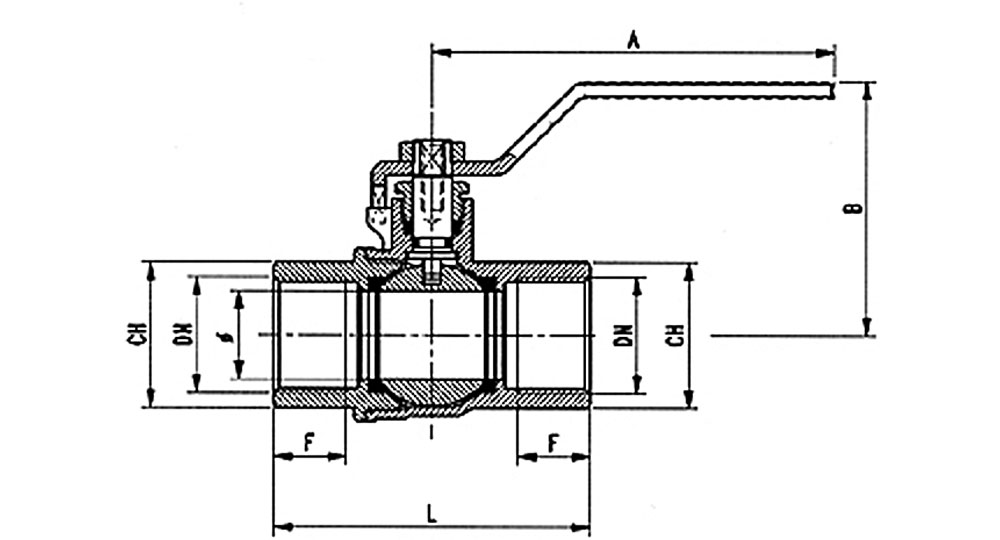

| Cod. | 0680/02 | 0680/03 | 0680/04 | 0680/05 | 0680/06 | 0680/07 | 0680/08 | 0680/09 | 0680/10 | 0680/11 | 0680/13 |
| DN e pass. mm | 1/4” (10) | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) |
1”1/4 (32) | 1”1/2 (40) | 2” (49) |
2”1/2 (60) | 3” (74) |
4” (94) |
| L | 46,5 | 46,5 | 62 | 71 | 81,5 | 92 | 102 | 126 | 138 | 161,5 | 181 |
| B | 40,5 | 40,5 | 53,5 | 57,5 | 66,5 | 72 | 83,5 | 90 | 116 | 132 | 150 |
| F | 10 | 10 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 26 | 26 | 27 | 28 |
| CH | 21 | 21 | 26 | 31 | 38 | 48 | 55 | 68 | 85 | 98 | 123 |
| A | 80 | 80 | 90 | 90 | 125 | 125 | 150 | 150 | 203 | 280 | 280 |
SCHEDA TECNICA
