680/AC
Valvola a sfera industriale a passaggio totale F.F. con maniglia a leva blu per aria compressa. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

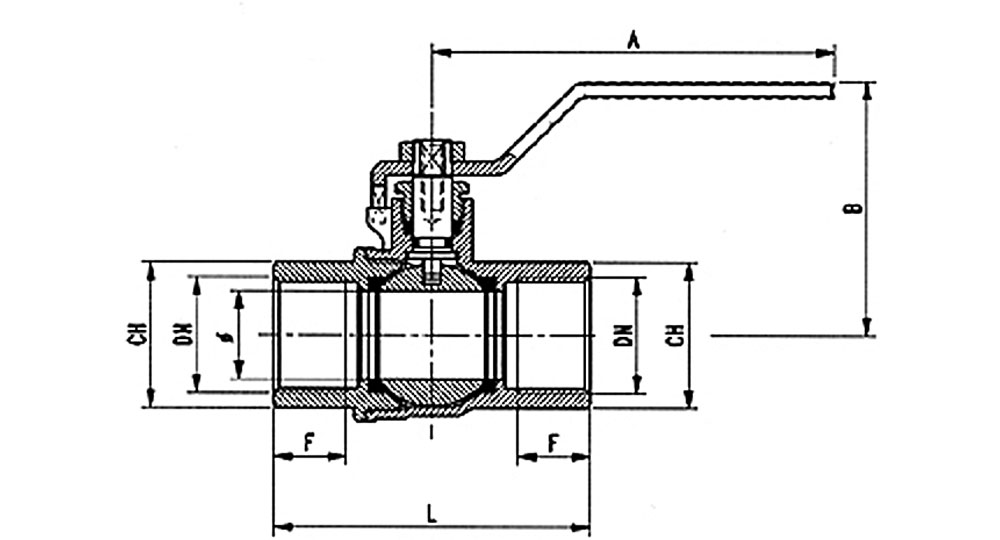

| Cod. | 0680/04AC | 0680/05AC | 0680/06AC | 0680/07AC | 0680/08AC | 0680/09AC |
| DN e pass. mm | 1/2” (15) | 3/4” (20) | 1” (25) | 1”1/4 (32) | 1”1/2 (40) | 2” (49) |
| L | 62 | 71 | 81,5 | 92 | 102 | 126 |
| B | 53,5 | 57,5 | 66,5 | 72 | 83,5 | 90 |
| F | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 26 |
| CH | 26 | 31 | 38 | 48 | 55 | 68 |
| A | 90 | 90 | 125 | 125 | 150 | 150 |
SCHEDA TECNICA
