675
Valvola a sfera industriale a passaggio totale F.F. con maniglia a leva bianca per ossigeno. FILETTATURA EN10226
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

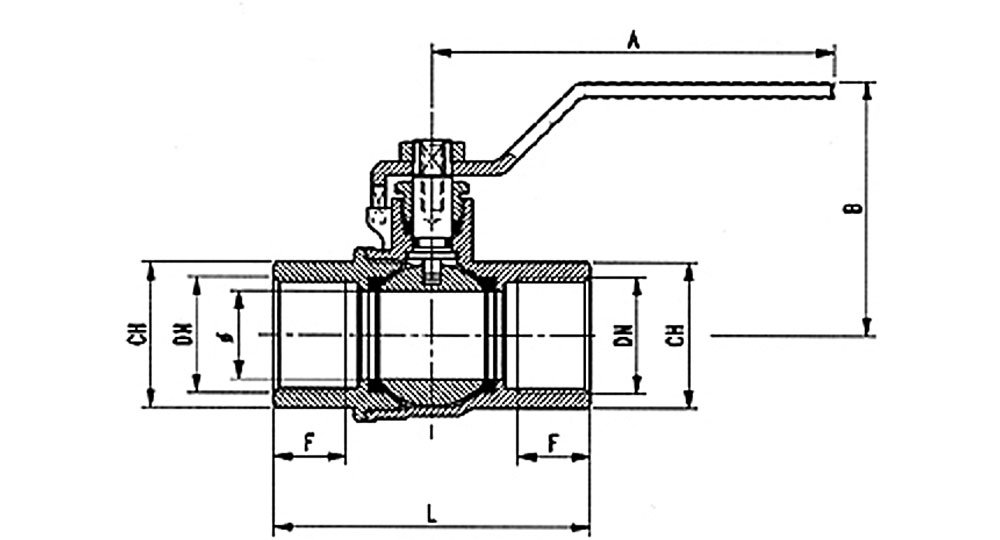

| Cod. | 0675/02 | 0675/03 | 0675/04 | 0675/05 | 0675/06 | 0675/07 | 0675/08 | 0675/09 |
| DN e pass. mm | 1/4” (10) |
3/8” (10) |
1/2” (15) |
3/4” (20) |
1” (25) |
1”1/4 (32) |
1”1/2 (40) |
2” (49) |
| L | 46,5 | 46,5 | 62 | 71 | 81,5 | 92 | 102 | 126 |
| B | 40,5 | 40,5 | 53,5 | 57,5 | 66,5 | 72 | 83,5 | 90 |
| F | 10 | 10 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 26 |
| CH | 21 | 21 | 26 | 31 | 38 | 48 | 55 | 68 |
| A | 80 | 80 | 90 | 90 | 125 | 125 | 150 | 150 |
