658-D
Valvola a sfera a passaggio totaleM.F. con maniglia a farfalla rossa.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO

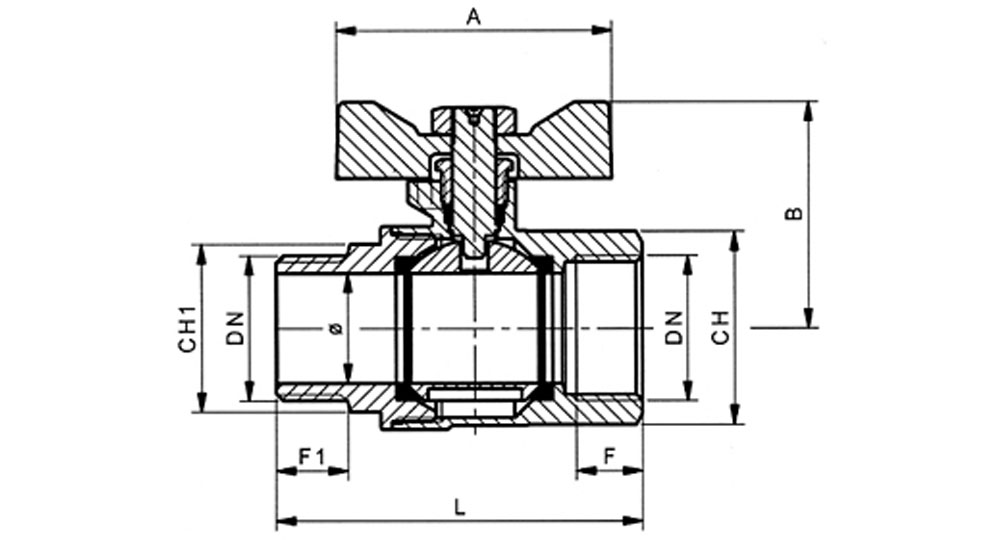

SCHEDA TECNICA
| Cod. | 0658/03D | 0658/04D | 0658/05D | 0658/06D |
| DN e PASS. mm | 3/8” (10) | 1/2” (15) | 3/4” (20) | 1” (25) |
| L | 48,5 | 55,5 | 65,5 | 76,5 |
| B | 35,5 | 37,5 | 41,5 | 53 |
| F | 8,5 | 10 | 11,5 | 13 |
| F1 | 10,5 | 11 | 13 | 15 |
| CH | 20 | 25 | 31 | 38 |
| CH1 | 17 | 22 | 27 | 34 |
| A | 50 | 50 | 50 | 60 |
SCHEDA TECNICA
