501
Valvola a sfera ad angolo con filtro, ritegno incorporato e con tappo d’ispezione. Finitura CROMATA.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO

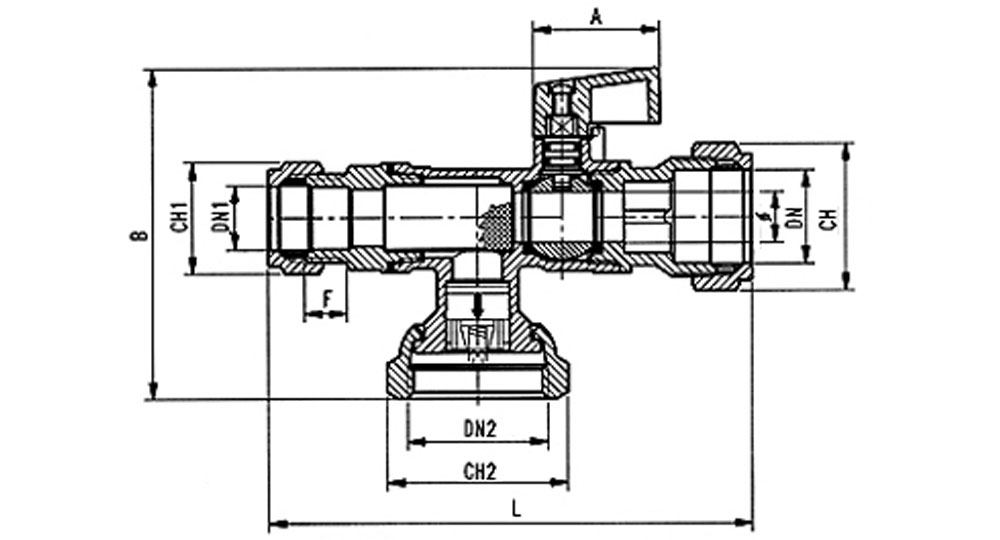

SCHEDA TECNICA
| DN e pass. mm | 15 mm / ø 10 mm | 22 mm / ø 12 mm |
| DN | 15 | 22 |
| DN1 | 3/4” | 1” |
| L | 91,5 | 113,5 |
| A | 29,5 | 29,5 |
| B | 67 | 78,5 |
| F | 10 | 10 |
| CH | 24 | 31,5 |
| CH1 | 32 | 37 |
SCHEDA TECNICA
