Saracinesca fusa in bronzo PN 16.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO

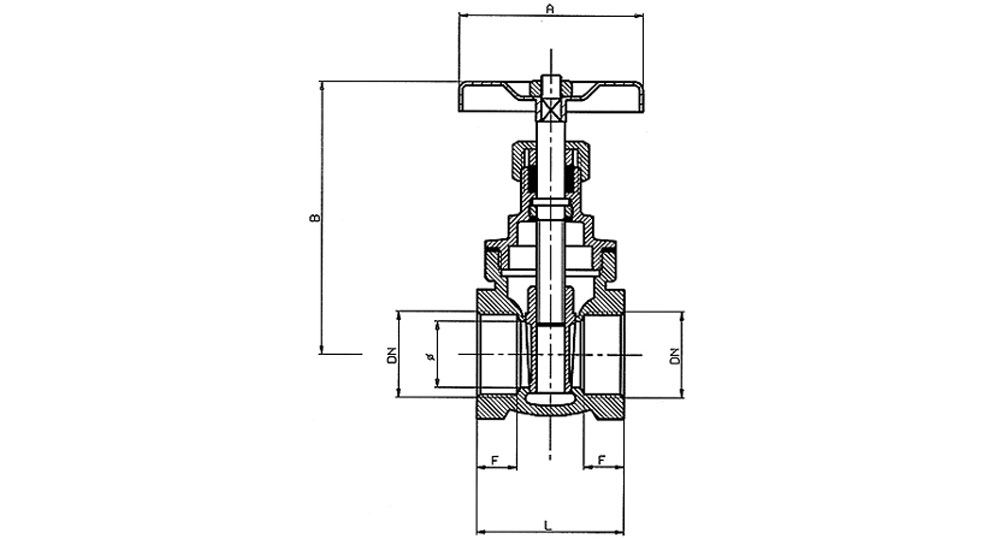

SCHEDA TECNICA
| Cod. | 0004/02 | 0004/03 | 0004/04 | 0004/05 | 0004/06 | 0004/07 | 0004/08 | 0004/09 | 0004/10 | 0004/11 | 0004/13 | 0004/14 | 0004/15 |
| DN e PASS. mm | 1/4” (11) | 3/8” (13) | 1/2” (15) | 3/4” (19) | 1” (24) |
1”1/4 (32) | 1”1/2 (37) |
2” (47) |
2” 1/2 (60) |
3” (72) |
4” (93) |
5” (118) |
6” (142) |
| L | 36 | 38 | 38 | 45 | 48 | 51 | 58 | 62 | 76 | 80 | 96 | 113,5 | 121 |
| B | 66 | 66 | 68 | 78 | 92 | 108 | 125 | 145 | 175 | 200 | 240 | 325 | 360 |
| F | 8 | 9 | 9 | 10 | 11 | 11 | 13 | 13 | 16 | 16 | 19 | 22 | 23 |
| A | 45 | 45 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 100 | 120 | 175 | 200 |
