Valvole lucchettabili e per attuatori

Valvola a sfera a passaggio totaleF.F. con attacco per attuatore ISO F05.

382

Valvola a sfera a passaggio totaleF.F. con attacco per attuatore ISO F05.

MATERIALI E CARATTERISTICHE

CONDIZIONI DI ESERCIZIO


Valvola a sfera a passaggio totaleF.F. con attacco per attuatore ISO F05.

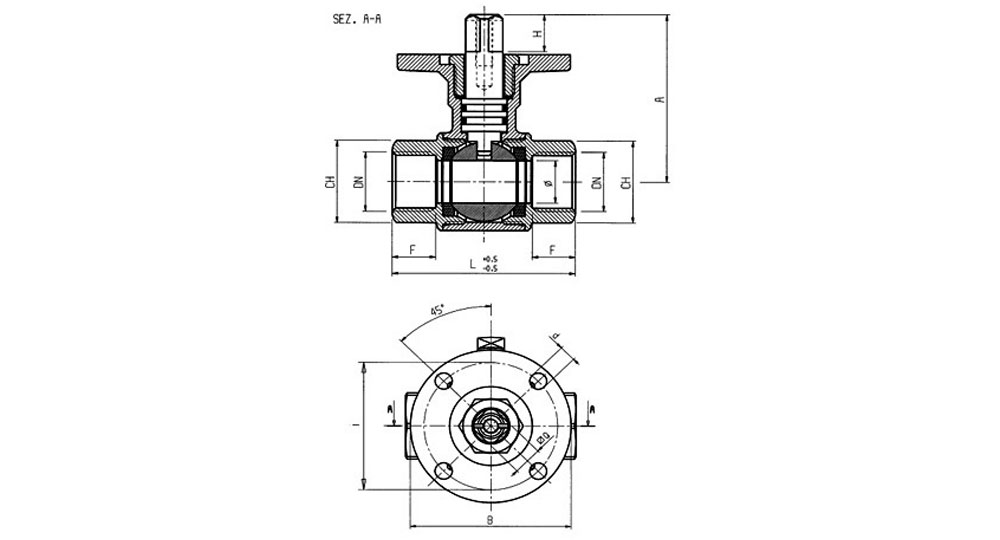

Cod. 0382/04 0382/05 0382/06 0382/07 0382/08 0382/09
DN e PASS. mm 1/2” (15) 3/4” (20) 1” (25) 1”1/4 (32) 1”1/2 (40) 2” (49)
A 58 61,5 65,5 69,5 81 86,5
B 60 60 60 60 60 60
F 15 17 20 22 22 26
CH 26 32 39 49 55 68
H 13 13 13 13 13 13
Q 11 11 11 11 11 11
i(ISO F05) 50 50 50 50 50 50
n° FORI 4 4 4 4 4 4
L 63,5 72 86 96 107 124
