36
Filtro raccoglitore di impurità F.F. in bronzo.
Rete INOX (Vedi tabella: ACCESSORI > RETI INOX PER FILTRI > REI).
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

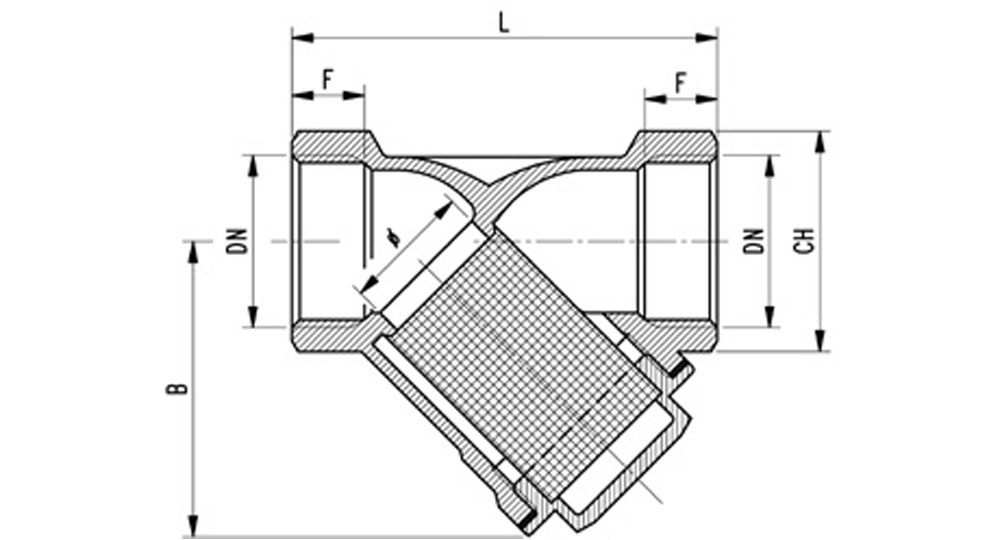

| Cod. | 0036/02 | 0036/03 | 0036/04 | 0036/05 | 0036/06 | 0036/07 | 0036/08 | 0036/09 | 0036/10 | 0036/11 | 0036/13 |
| DN e PASS. mm | 1/4” (10,5) | 3/8” (12) | 1/2” (15) | 3/4” (20) | 1” (25) |
1”1/4 (32) |
1”1/2 (40) |
2” (50) |
2”1/2 (65) |
3” (78) |
4” (98) |
| L | 56 | 55 | 58 | 69 | 82 | 98,5 | 108 | 131 | 149 | 172 | 218 |
| B | 40 | 40 | 43 | 50,5 | 60 | 73 | 80 | 98 | 115 | 127 | 169 |
| F | 12,5 | 10 | 12 | 13 | 14 | 17 | 18 | 19 | 21 | 21 | 24 |
| CH | 22 | 22 | 26 | 32 | 38 | 48 | 52 | 66 | 82 | 96 | 124 |
SCHEDA TECNICA
