230
Rubinetto a sfera con portagommamaniglia farfalla rossa. MODELLO PESANTE.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO

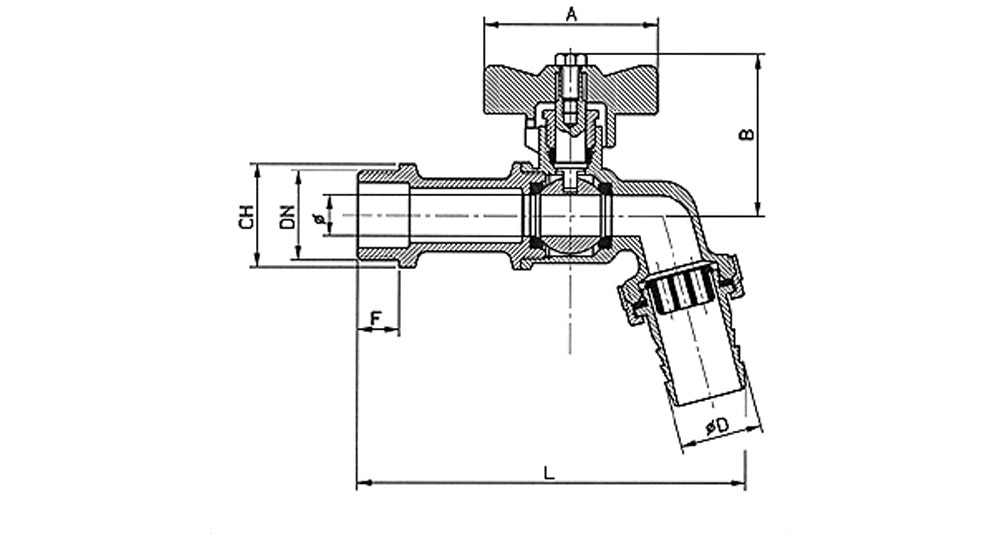

SCHEDA TECNICA
| Cod. | 0230/03-R | 0230/04-R | 0230/05-R | 0230/06-R |
| DN e PASS. mm | 3/8” (10) | 1/2” (10) | 3/4” (12) | 1” (15) |
| L | 97 | 97 | 111 | 135 |
| B | 49 | 49 | 51 | 61 |
| F | 11 | 11 | 12 | 16 |
| CH | 24 | 24 | 27 | 34 |
| A | 87 | 87 | 87 | 112 |
| øD | 15 | 15 | 20 | 25,8 |
SCHEDA TECNICA
