20
Valvola inclinata fusa in bronzo sede JENKINS PN 16.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

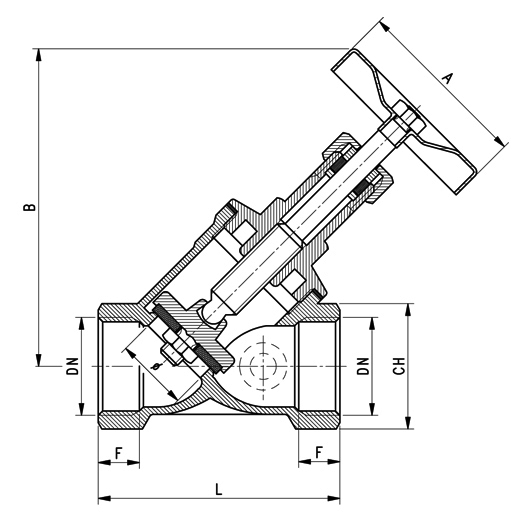

| Cod. | 0020/03 | 0020/04 | 0020/05 | 0020/06 | 0020/07 | 0020/08 | 0020/09 | 0020/10 | 0020/11 | 0020/13 |
| DN e PASS. mm | 3/8” (12) |
1/2” (15) |
3/4” (20) |
1” (25) |
1”1/4 (32) | 1”1/2 (40) | 2” (50) |
2”1/2 (65) | 3” (80) |
4” (100) |
| L | 55 | 59 | 69 | 82 | 98,5 | 109 | 131 | 151 | 172 | 219 |
| B | 83 | 86 | 100 | 108 | 131 | 145 | 174 | 204 | 220 | 290 |
| F | 10 | 11 | 12 | 14 | 17 | 17 | 19 | 21 | 21 | 24 |
| CH | 22 | 26 | 32 | 38 | 48 | 52 | 66 | 82 | 96 | 124 |
| A | 50 | 55 | 60 | 60 | 70 | 70 | 90 | 110 | 120 | 140 |
SCHEDA TECNICA
