195/A
Valvola a sfera per contatori M.F./calotta forata per piombaggio con maniglia a farfalla rossa.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

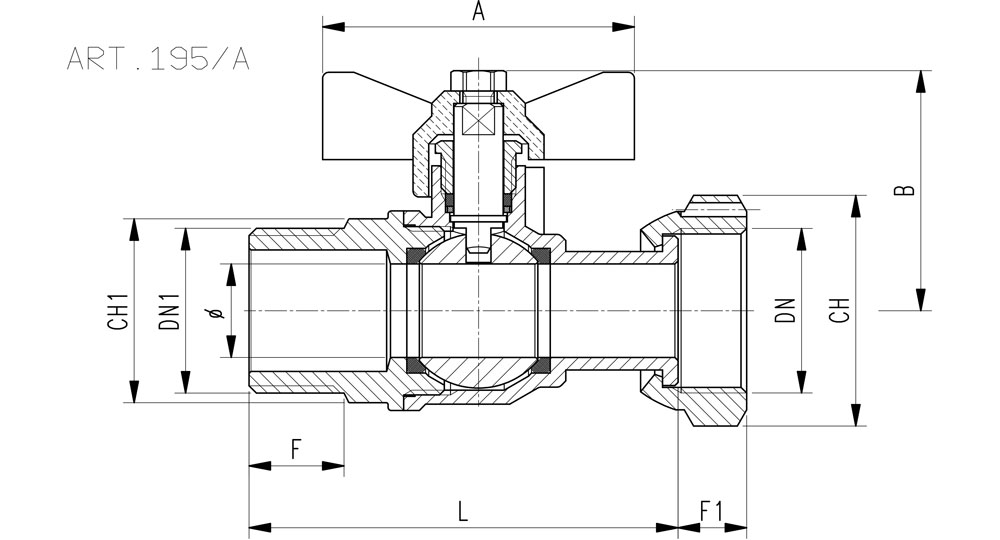

| Cod. | 0195/A04-R | 0195/A05-R | 0195/A06-R | 0195A060501NF | 0195A060601NF |
| DN x DN1 e PASS. mm | 3/4”B x 1/2”M (15) | 3/4”B x 3/4”M (15) | 3/4”B x 1”M (20) | 1”B x 3/4”M (20) | 1”B x 1”M (20) |
| L | 65,5 | 69 | 69 | 72 | 76,5 |
| B | 38,5 | 38,5 | 38,5 | 52 | 52 |
| F | 11 | 15 | 14 | 13 | 15,5 |
| F1 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 |
| CH | 32 | 32 | 32 | 37 | 37 |
| CH1 | 22 | 27 | 34 | 27 | 34 |
| A | 50 | 50 | 50 | 50 | 50 |
SCHEDA TECNICA
