190
Valvola a sfera per contatoriF.F./calotta con maniglia a farfalla rossa.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

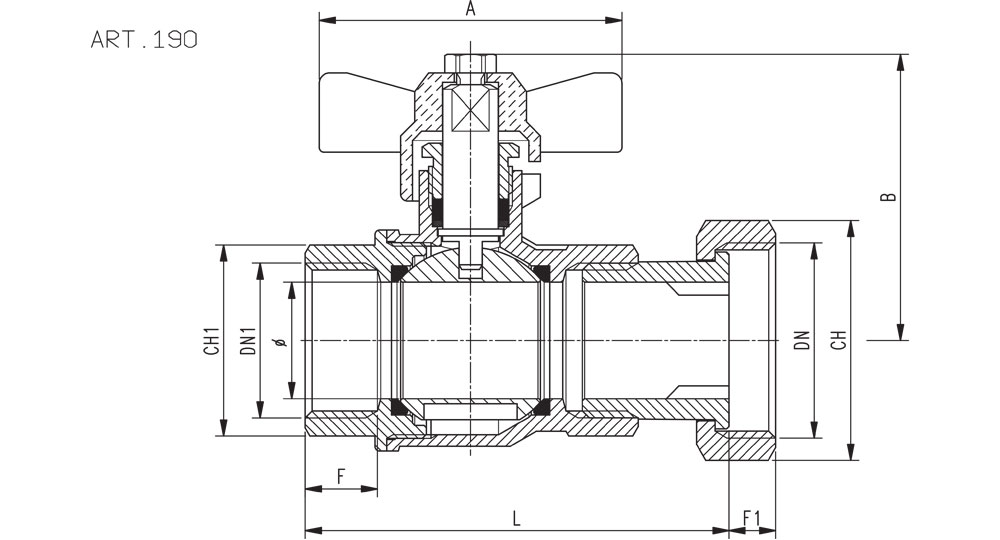

| Cod. | 0190/06 | 01900070701 | 0190/07D | 0190/08D/1 | 0190/08D |
| DN x DN1 e PASS. mm | 1”1/4B x 1”F (25) |
1”1/4B x 1”1/4F (25) |
1”1/2B x 1”1/4F (32) |
1”1/2B x 1”1/2F (32) |
2” B x 1”1/2F (40) |
| L | 91 | 91 | 106 | 102,5 | 116 |
| B | 61,5 | 61,5 | 67 | 67 | 72 |
| F | 15,5 | 13,5 | 15,5 | 17 | 15,5 |
| F1 | 10 | 10 | 12 | 12 | 15 |
| CH | 46 | 46 | 54 | 54 | 64 |
| CH1 | 37 | 46 | 47 | 53 | 54 |
| A | 65 | 65 | 65 | 65 | 65 |
SCHEDA TECNICA
