120/A
Valvola a sfera a passaggio ridottoF.F. con maniglia a farfalla rossa.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO
SCHEDA TECNICA

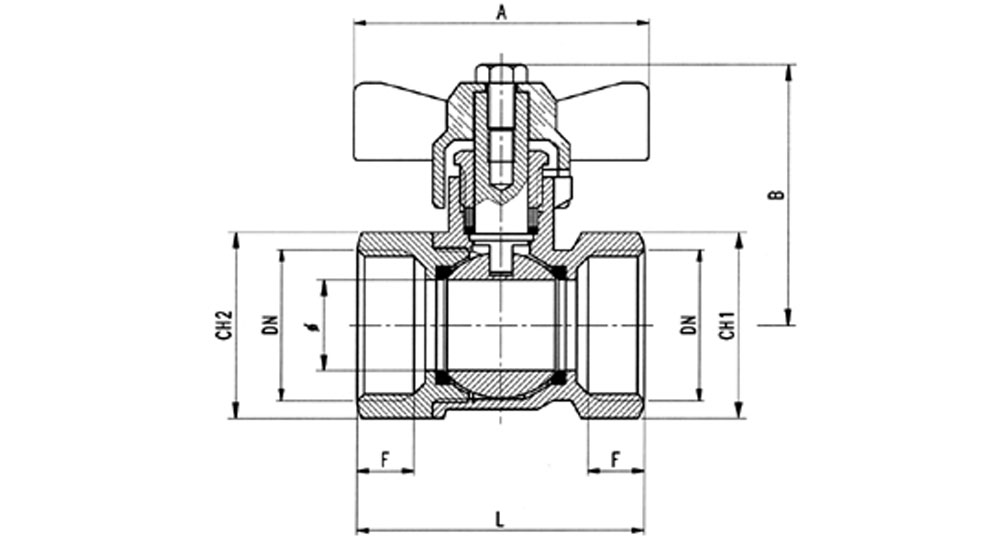

| Cod. | 0120/A02-R | 0120/A03-R | 0120/A04-R | 0120/A05-R | 0120/A06-R | 0120/A07-R | 0120/A08-R | 0120/A09-R |
| DN e PASS. mm | 1/4” (9) | 3/8” (9) | 1/2” (12) | 3/4” (15) | 1” (20) | 1”1/4 (25) | 1”1/2 (32) | 2” (40) |
| L | 37,5 | 37,5 | 47,5 | 53 | 63,5 | 71 | 80 | 92,5 |
| B | 37 | 37 | 49,5 | 51,5 | 61,5 | 64,5 | 69,5 | 86 |
| F | 8,5 | 7,5 | 10,5 | 10,5 | 13 | 13,5 | 15 | 15 |
| CH | 20 | 20 | 24 | 30 | 37 | 46 | 53 | 67 |
| A | 38 | 38 | 50 | 50 | 65 | 65 | 65 | 82 |
