110/A
Valvola a sfera a passaggio ridottoF.F. con maniglia a leva alluminio rossa.
MATERIALI E CARATTERISTICHE
CONDIZIONI DI ESERCIZIO

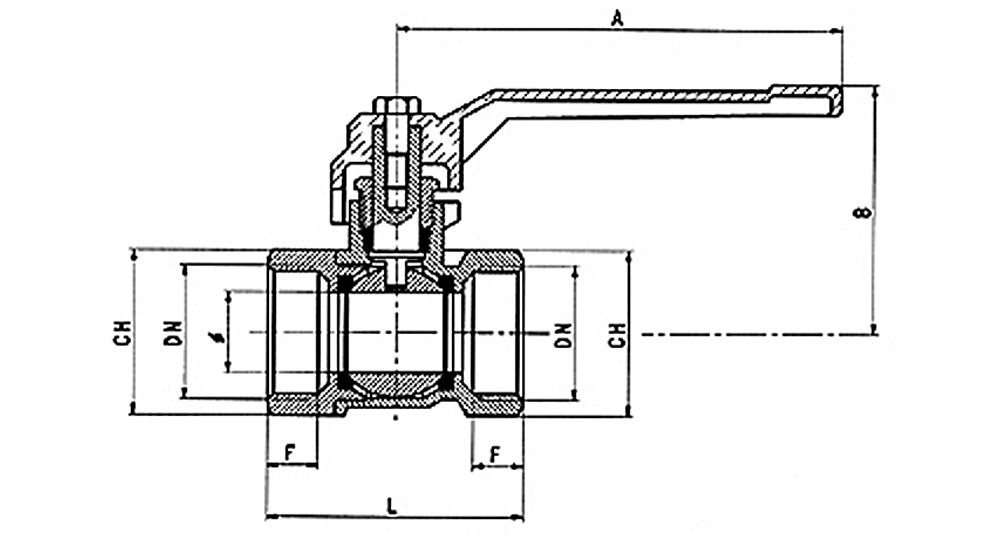

SCHEDA TECNICA
| Cod. | 0110/A02 | 0110/A03 | 0110/A04 | 0110/A05 | 0110/A06 | 0110/A07 | 0110/A08 | 0110/A09 | 0110/10 | 0110/11 | 0110/13 |
| DN e pass. mm | 1/4” (9) |
3/8” (9) |
1/2” (12) | 3/4” (15) |
1” (20) |
1”1/4 (25) |
1”1/2 (32) |
2” (40) |
2”1/2 (49) |
3” (60) |
4” (74) |
| L | 37,5 | 37,5 | 47,5 | 53 | 63,5 | 71 | 80 | 92,5 | 116 | 136 | 164 |
| B | 37 | 37 | 49,5 | 51,5 | 61,5 | 64,5 | 69,5 | 86 | 98 | 124 | 135 |
| F | 8,5 | 7,5 | 10,5 | 10,5 | 13 | 13,5 | 15 | 15 | 23 | 25 | 30 |
| CH | 20 | 20 | 24 | 30 | 37 | 46 | 53 | 67 | 82 | 97 | 123 |
| A | 60 | 60 | 87 | 87 | 112 | 112 | 112 | 140 | 160 | 200 | 240 |
SCHEDA TECNICA
